射频电路设计中电阻的小用心

今天宝马汇国际科技微波小课堂和大家分享一下电路设计中的小细节

相信大家在很多设计中看到过一些很“奇怪”的设计

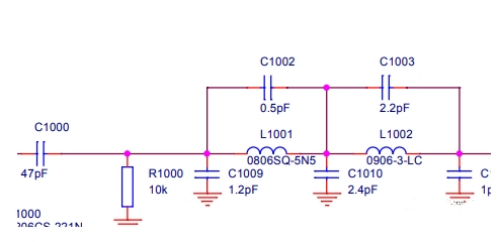

比如说这样在滤波器前面加电阻到地

比如说在开关切换另一个端口加电阻。

这些设计是为了什么？有什么作用？为什么要加这些呢？设计是不是冗余了呢？

在射频电路的设计中，没有一个器件是多余的，如果很奇怪，一定是有着非凡的作用。

在滤波器加电阻到地，是为了对滤波器快速放电，滤波器的设计是容抗型，阻抗小，放电需要的时间较长，当方案对波形速度与切换速度有高速要求时，充放电的时间会显得比较重要，当接电阻到地，可以实现电路的快速稳定，实现波形的快速稳定，防止丢包。

再说在开关的另一个端口接50欧电阻。

以上文设计为例，上文的设计是在一个高速跳频电路的频率源中加开关。宝马汇国际知道频率源的负载对频率源有pull效应，会导致频率源的拖尾现象出现。

如果一个频率源从一个开环切换到50欧负载，由于负载的变化会导致频率源锁定时间变长。

当频率源从50欧切换到50欧时，由于负载保持稳定，频率源锁定较快。

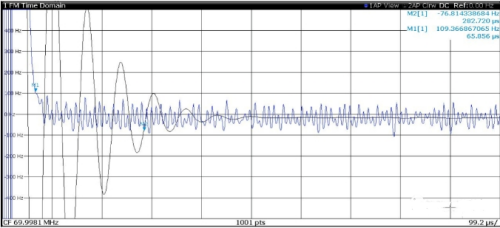

上图是对频率源的负载变化的测试结果，M1是从50欧切换到50欧的锁定时间，可以看到锁定时间约为66us，M2是从开环切换到50欧，锁定时间约为280us。

这个例子也正是反射式开关与吸收式开关的区别。

上述例子说明了在射频电路的设计中电阻的作用，看似不起眼，但是在一起指标设计的细节中可以起到明显的优势。

小小的电阻就可以实现一个指标质的飞越。
